طراحی با ساندویچ پانل روشی نوآورانه در صنعت ساخت و ساز است. این تکنیک مزایای زیادی دارد. مثلاً، در یک پروژه‌ی اخیر، استفاده از ساندویچ پانل باعث کاهش ۳۰ درصدی زمان ساخت شد.

این مقاله جنبه‌های مختلف طراحی با ساندویچ پانل را بررسی می‌کند. از ویژگی‌های عایق بندی گرفته تا سرعت نصب، همه را پوشش می‌دهد. نکته‌ی مهم اینجاست که این روش می‌تواند انقلابی در ساخت و ساز ایجاد کند.

البته چالش‌هایی هم وجود دارد. اما با درک درست از خواص مواد، می‌توان بر آن‌ها غلبه کرد. در نهایت، استفاده از ساندویچ پانل می‌تواند به ساختمان‌های کارآمدتر و پایدارتر منجر شود.

اصول اولیه طراحی با ساندویچ پانل:

سیستم‌های ساختمانی سبک وزن، انقلابی در صنعت ساخت‌وساز ایجاد کرده‌اند. وزن کم این سازه‌ها، حدود 10 تا 15 کیلوگرم بر مترمربع، مزایای زیادی دارد. عملکرد حرارتی عالی با ضریب انتقال حرارت بین 0.2 تا 0.5 وات بر مترمربع کلوین، کارایی انرژی را بهبود می‌بخشد.

سرعت اجرای این سیستم‌ها قابل توجه است. پروژه‌ها تا 70 درصد سریع‌تر از روش‌های معمول تکمیل می‌شوند. این امر در پروژه‌های بزرگ، صرفه‌جویی قابل توجهی در زمان و هزینه ایجاد می‌کند.

انعطاف‌پذیری، ویژگی کلیدی دیگر است. تغییرات در طرح به راحتی امکان‌پذیر است. این قابلیت برای پروژه‌های پیچیده یا در حال تغییر، بسیار ارزشمند است.

به عنوان مثال، در یک پروژه مسکونی که اخیراً با این سیستم اجرا شد، زمان ساخت 40 درصد کاهش یافت و هزینه‌های انرژی ساختمان 30 درصد کمتر از حد انتظار بود.

انواع ساندویچ پانل برای طراحی:

پانل‌های ساختمانی در ضخامت‌های متفاوت ارائه می‌شوند. دیوارها از 30 تا 200 میلی‌متر متغیرند. سقف‌ها نازک‌ترند، بین 30 تا 150 میلی‌متر. کف‌ها ضخیم‌ترین هستند، از 100 تا 250 میلی‌متر.

مثلاً، در یک پروژه مسکونی، ممکنه از پانل 100 میلی‌متری برای دیوارها، 80 میلی‌متری برای سقف و 200 میلی‌متری برای کف استفاده کنیم. انتخاب ضخامت مناسب، کلید عملکرد بهینه ساختمانه.

این تنوع ضخامت، انعطاف‌پذیری طراحی رو بالا می‌بره. هر پروژه نیازهای خاص خودش رو داره و این گستره، امکان بهینه‌سازی عملکرد و هزینه رو فراهم می‌کنه.

مراحل طراحی باساندویچ پانل:

۱. بررسی دقیق محیط و نیازها. مثلاً، در یک پروژه ساختمانی در تهران، شرایط اقلیمی و لرزه‌خیزی منطقه رو در نظر گرفتیم.

۲. پانل مناسب رو انتخاب می‌کنیم. ضخامت باید متناسب با کاربرد باشه.

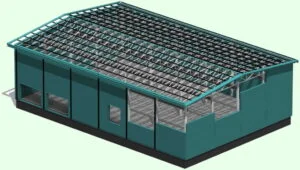

۳. سازه نگهدارنده رو طوری طراحی می‌کنیم که پایدار و مقاوم باشه.

۴. محاسبات بار رو انجام میدیم. این شامل بارهای مرده، زنده و جانبی میشه.

۵. جزئیات اتصالات رو با دقت طراحی می‌کنیم. اینجا خلاقیت مهندسی به کار میاد.

هر مرحله حیاتیه. دقت و تجربه، کلید موفقیت در این فرآینده. گاهی لازمه از نرم‌افزارهای تخصصی استفاده کنیم تا دقت کار بالا بره.

ملاحظات سازه‌ای:

مهندس ساختمان باید به این نکات توجه کنه:

1. باد تا 150 کیلومتر بر ساعت رو باید تحمل کنه. مثل طوفان‌های شدید ساحلی.

2. برف از 50 تا 200 کیلو روی هر متر مربع، بسته به جایی که ساختمون هست. تو کوهستان بیشتر از کنار دریا نیازه.

3. زلزله طبق 2800 ایران. این استاندارد مهمه چون کشور ما روی گسل‌هاست.

طراحی درست این بارها، ساختمون رو ایمن می‌کنه. باید دقیق محاسبه بشن تا سازه مقاوم باشه.

اتصالات:

1. پیچ‌های خودکار: 5 تا 7 تا در هر مترمربع لازمه.

2. کلیپس‌های فلزی: این‌ها واسه وصل کردن پانل به سازه استفاده میشن.

3. درزگیرها: جاهایی که اتصال داریم رو آب‌بندی می‌کنن.

مثلاً، وقتی داری یه دیوار خشک نصب می‌کنی، این سه تا جزء خیلی مهمن. پیچ‌ها پانل رو محکم نگه می‌دارن، کلیپس‌ها اتصال قوی ایجاد می‌کنن، و درزگیرها از نفوذ رطوبت جلوگیری می‌کنن. هر کدوم نقش خاص خودشون رو دارن.

عملکرد حرارتی:

ضریب انتقال حرارت کل، یا همون U-Value، بین 0.15 تا 0.35 وات بر مترمربع کلوین هست. این عدد قدرت عایق‌بندی رو نشون میده. هرچی کمتر باشه، بهتره.

پل‌های حرارتی تو این روش 70 تا 80 درصد کمتر از روش‌های قدیمی هستن. این یعنی جلوی هدر رفتن گرما رو خیلی بهتر می‌گیره.

مصرف انرژی سالانه هم 30 تا 40 درصد کاهش پیدا می‌کنه. فکر کن چقدر تو هزینه‌ها صرفه‌جویی میشه!

تو یه ساختمون اداری که از این روش استفاده کرده بود، هزینه‌های گرمایش و سرمایش تقریباً یک سوم شد. این نشون میده که این اعداد واقعاً تو عمل هم جواب میدن.

عملکرد آکوستیک:

شاخص کاهش صدا و جذب صدا، دو ویژگی مهم در عایق‌کاری صوتی هستند. بیایید نگاهی عمیق‌تر به این مقادیر بیندازیم.

Rw بین 25 تا 45 دسی‌بل؟ این یعنی قدرت خوبی در کاهش صدا. مثلاً، دیوار اتاق خواب شما می‌تونه صدای ترافیک خیابون رو تا حد زیادی کم کنه.

ضریب جذب 0.7 تا 0.9 برای پانل‌های آکوستیک عالیه! این یعنی اکثر صداها جذب می‌شن، نه منعکس. فکر کنید توی یه استودیو ضبط هستید – صدا تمیز و واضحه.

این اعداد نشون می‌دن که مواد مورد استفاده، کارایی بالایی در کنترل صدا دارن. البته، انتخاب نهایی به نیاز پروژه بستگی داره.

مقاومت در برابر آتش:

1. طبقه‌بندی A2-s1,d0 تا B-s3,d0 طبق EN 13501-1 نشان‌دهنده‌ی مقاومت بالای مواد در برابر آتش است. این استاندارد اروپایی، معیار قدرتمندی برای ارزیابی عملکرد مصالح ساختمانی ارائه می‌دهد.

2. مقاومت تا 120 دقیقه برای پانل‌های ویژه، ویژگی چشمگیری است. تصور کنید ساختمانی که در آن زندگی می‌کنید، در برابر آتش تا دو ساعت مقاومت می‌کند. این زمان می‌تواند تفاوت بین زندگی و مرگ باشد.

این مشخصات فنی، امنیت ساختمان‌ها را به طور قابل توجهی افزایش می‌دهند. استفاده از چنین موادی در ساخت و ساز، گامی مهم در جهت ایمنی بیشتر است.

طراحی نما،پارتیشن داخلی و تاسیسات

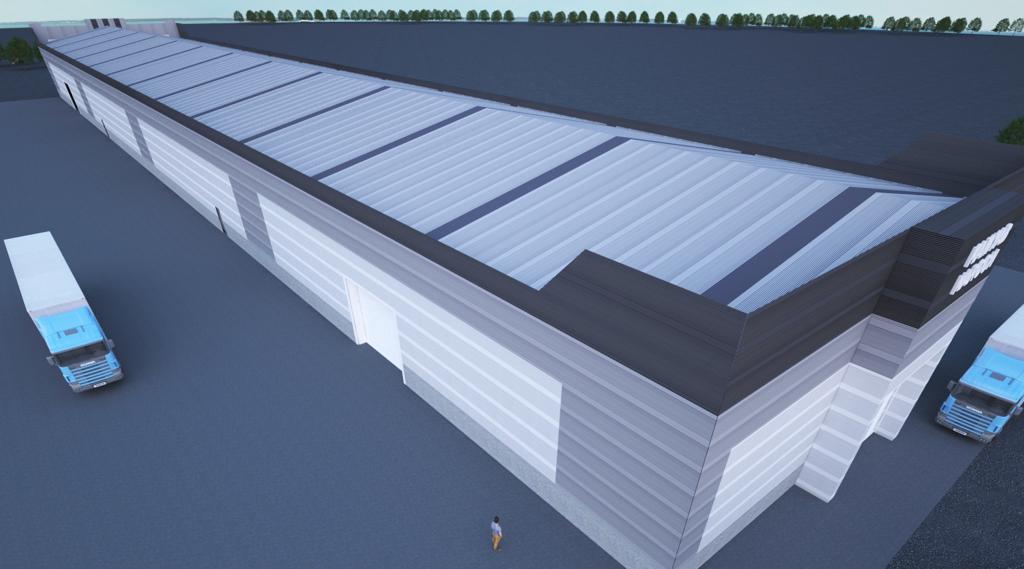

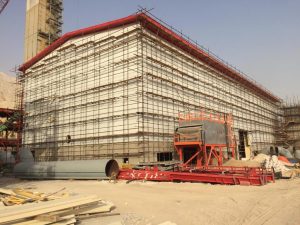

طراحی نما با بیش از 100 رنگ استاندارد، تنوع بی‌نظیری رو ارائه میده. بافت‌های متنوع از صاف تا چوب‌نما، امکانات جالبی رو فراهم می‌کنن. ترکیب با شیشه و سنگ، ظاهر ساختمون رو چشمگیر می‌کنه.

داخل ساختمون، دیوارهای سبک و قابل جابجایی انعطاف‌پذیری بالایی دارن. سقف کاذب یکپارچه با روشنایی و تهویه، فضا رو بهینه می‌کنه. کف کاذب برای عبور تأسیسات، راه‌حل هوشمندانه‌ایه.

تأسیسات داخل پانل‌ها 30% فضا رو آزاد می‌کنن. نصب سریع تجهیزات، نصف زمان معمول رو می‌گیره. این سیستم برای تغییرات آینده آماده‌ست.

از نظر محیط زیستی، 90-95% مواد قابل بازیافتن. با نگهداری درست، 30-50 سال عمر مفید دارن. ضایعات ساختمانی هم 60-70% کمتر از روش‌های قدیمیه.

مثلاً، تو یه پروژه‌ی اداری که من دیدم، این سیستم باعث شد فضای کار 20% بزرگتر به نظر برسه و هزینه‌های انرژی 40% کاهش پیدا کنه.

نرم‌افزارهای طراحی:

ریویت، ابزاری قدرتمند برای مدل‌سازی اطلاعات ساختمانه. این نرم‌افزار به مهندسان ساختمان امکان می‌ده تا پروژه‌های پیچیده رو با دقت بالا طراحی کنن. مثلاً، می‌تونین یه ساختمون چند طبقه رو با جزئیات کامل مدل کنین و حتی تأسیسات مکانیکی و الکتریکی رو هم بهش اضافه کنین. ریویت فقط یه ابزار طراحی نیست، بلکه یه پلتفرم همکاری قوی هم هست که کار تیمی رو تسهیل می‌کنه.

TEKLA Structures ابزاری قدرتمند برای مهندسان سازه است. این نرم‌افزار امکان مدل‌سازی سه‌بعدی دقیق را فراهم می‌کند. مثلاً، در یک پروژه‌ی پل‌سازی، می‌توانید جزئیات اتصالات را به خوبی طراحی کنید. TEKLA در تولید نقشه‌های اجرایی هم عملکرد خوبی دارد. البته یادگیری‌اش زمان می‌برد، اما ارزشش را دارد. این نرم‌افزار در صنعت ساختمان جایگاه ویژه‌ای دارد.

Energy Plus ابزاری قدرتمنده که برای شبیه‌سازی انرژی استفاده میشه. این نرم‌افزار به مهندسان ساختمون کمک می‌کنه تا مصرف انرژی رو دقیق پیش‌بینی کنن. مثلاً، می‌تونیم با استفاده از Energy Plus تأثیر نصب پنجره‌های دوجداره رو روی مصرف انرژی یه ساختمون اداری بررسی کنیم. این ابزار داده‌های واقعی آب و هوا رو هم در نظر می‌گیره، که باعث میشه نتایج دقیق‌تر باشن. البته یادگیری کار با Energy Plus زمان می‌بره، ولی ارزشش رو داره.

چالش‌های طراحی:

۱. طرح‌های پیچیده معماری محدودیت دارند. این مسئله در پروژه‌های خاص مشکل‌ساز می‌شود.

۲. نصب دقیق ضروری است. اشتباهات کوچک می‌توانند نتیجه را خراب کنند.

۳. هزینه اولیه بالاست. مثلاً در مقایسه با آجر، گران‌تر تمام می‌شود.

این موارد چالش‌برانگیزند، اما راه‌حل دارند. مهندسان خلاق می‌توانند از این محدودیت‌ها فرصت بسازند.

الزامات قانونی در ایران:

1. مبحث 19 مقررات ملی ساختمان رو جدی بگیرید. این قوانین برای بهینه‌سازی مصرف انرژی حیاتی هستن.

2. گواهینامه فنی از مرکز تحقیقات راه، مسکن و شهرسازی رو فراموش نکنید. این مدرک اعتبار پروژه‌تون رو تضمین می‌کنه.

3. ضوابط آتش‌نشانی در طراحی رو حتماً لحاظ کنید. مثلاً، طراحی مسیرهای فرار اضطراری می‌تونه جون آدم‌ها رو نجات بده.

این موارد پایه‌ای هستن، ولی تأثیرشون رو دست کم نگیرید. رعایت‌شون باعث می‌شه ساختمون‌هایی امن‌تر و کارآمدتر بسازیم.

هزینه‌های طراحی و اجرا (تومان، 1403):

هزینه‌های ساخت و ساز متغیرند. طراحی از 200 تا 500 هزار تومان برای هر متر مربع است. اجرا بین 3 تا 7 میلیون تومان هزینه دارد. تجهیزات خاص هم از 1 تا 3 میلیون تومان برای هر متر مربع می‌شود. مثلاً، برای یک آپارتمان 100 متری، هزینه طراحی حدود 35 میلیون تومان می‌شود. این ارقام تقریبی هستند و به عوامل مختلفی بستگی دارند. برای برآورد دقیق‌تر، بهتر است با یک مهندس ساختمان مشورت کنید.

نتیجه‌گیری:

طراحی با ساندویچ پانل یک راهکار قدرتمند برای ساخت‌وساز است. این روش سرعت و کارایی را افزایش می‌دهد. پایداری ساختمان‌ها را بهبود می‌بخشد.

مزایای متعدد ساندویچ پانل باعث گسترش استفاده از آن می‌شود. در صنعت ساختمان ایران و جهان، این روش جایگاه ویژه‌ای پیدا کرده است.

طراحان با استفاده از این فناوری، ساختمان‌های بهتری می‌سازند. عملکرد بالا و سازگاری با محیط زیست از ویژگی‌های این ساختمان‌هاست.
